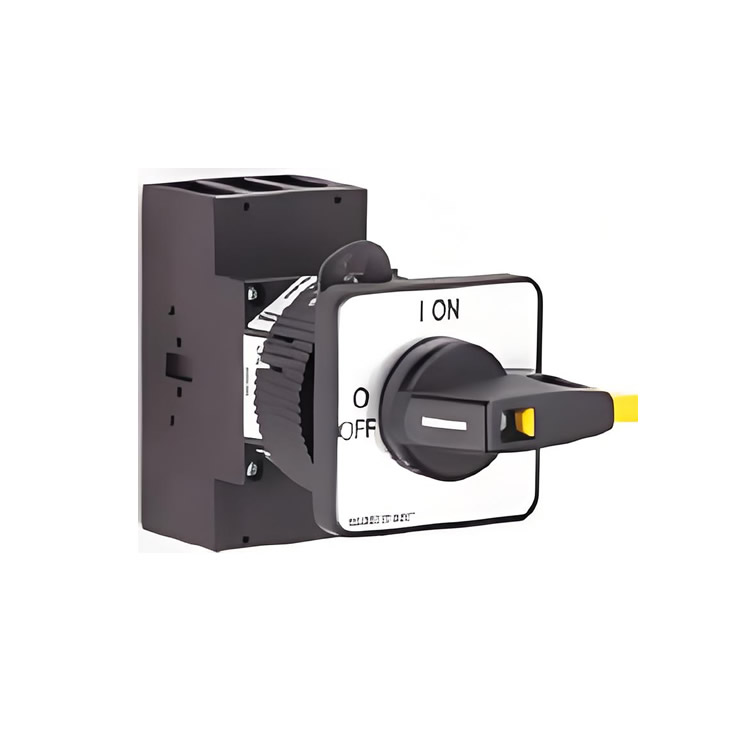

salzer主開關H216-41300-216M1

H216-41300-216M1 隔離開關規格參數總覽

一、產品概述

項目 規格

完整型號 H216-41300-216M1

產品系列 H216 系列隔離開關

開關程序 41300 (3極，無輔助觸點)

手柄類型 M型手柄，黑色

防護等級 IP66 (符合 DIN EN 60529/IEC 60529)

安裝方式 正面安裝，四孔固定

極數 3極

額定工作電壓 380-440 V AC

二、電氣規格

額定數據 (符合 IEC 60947 標準，在 380-440V AC 下)

參數 規格

操作功率電流 (Ie) 20 A

使用類別 AC-21A 5.5 kW (電阻性負載)

使用類別 AC-23A 3.7 kW (電機負載)

使用類別 AC-3 3.7 kW (鼠籠式電機)

三、機械與安裝規格

參數 規格

安裝孔距 48 x 48 mm (孔中心距)

安裝孔徑 未明確指定，通常為適用于 M4 或 M5 螺絲的孔徑

手柄顏色與類型 黑色 M 型手柄

掛鎖功能 是，手柄設計可容納掛鎖以實現安全鎖閉 (Lockout/Tagout)

安裝方向 任意
