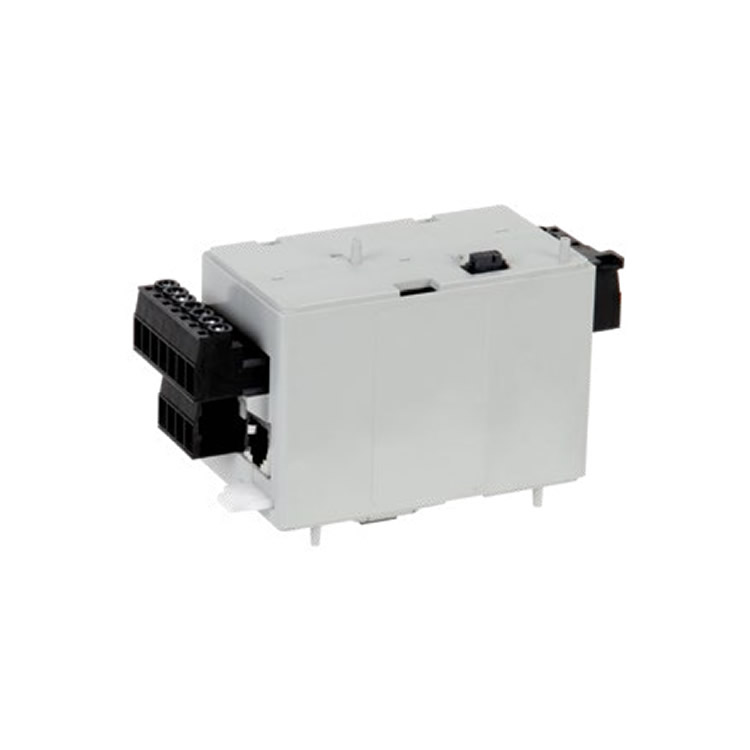

Sprecher+Schuh 擴展數字I/O模塊 CEP9-EIO-43-120

1. 核心身份信息

?   型號： CEP9-EIO-43-120

?   產品類型： 擴展數字輸入/輸出模塊

?   模塊功能： 為CEP9電子過載繼電器系統提供額外的離散量（數字量）信號接口，用于連接外部傳感器、按鈕、指示燈等設備，增強系統的控制和監控能力。

2. 關鍵特性與兼容性

?   模塊化設計： 采用模塊化結構，可根據具體的應用需求靈活添加到CEP9主控模塊上。

?   集成性： 與CEP9控制模塊無縫集成，其I/O狀態可通過EtherNet/IP網絡進行監控和編程。

?   安裝選項： 作為擴展模塊安裝在CEP9主體上。

3. 輸入/輸出規格

?   數字輸入：

    ?   點數： 4點

    ?   額定電壓： 110/120V。

    ?   類型： 電流 sinking

    ?   電源： 輸入點的電源需由客戶單獨提供，連接至端子A1，方便接線。

?   繼電器輸出：

    ?   點數： 3點

    ?   類型： 繼電器觸點輸出。

    ?   控制方式： 可通過網絡或內置的DeviceLogix功能塊進行控制，用于執行諸如接觸器操作等任務。

4. 通信與集成

?   網絡集成： 通過背板與CEP9控制模塊集成，輸入狀態可映射到控制器的輸入映像表，輸出可由網絡指令控制。

?   DeviceLogix技術： 支持DeviceLogix功能塊，允許在設備級實現簡單的邏輯控制功能，減少對上層控制器的依賴。

5. 物理與電氣特性

?   端子： 采用可拆卸的端子塊，方便接線和維護。

?   功耗： 模塊本身功耗較低，具體數值需參考更詳細的數據手冊。

6. 安全與標準

?   標準符合性： CEP9電子過載繼電器的擴展數字模塊經測試符合EN60947-5-1低壓開關設備和控制設備標準。
